쿠버네티스는 어떻게 구성되어 있나
우리가 어떠한 툴이나 프레임워크를 사용하고자 할 때, 사용할 툴이나 프레임워크의 구조나 원리를 잘 파악하고 있으면 생산성 및 트러블슈팅 등에 크게 도움이 될 수 있습니다.
이 글은 제가 쿠버네티스를 사용하면서 저 스스로의 개념 정리와 동시에 쿠버네티스에 처음 입문하는 사람들에게 전반적인 쿠버네티스의 아키텍처를 설명하여 이해를 돕고자 작성하게 되었습니다.
본 글은 기본적으로 udemy의 Certified Kubernetes Administrator (CKA) with Practice Tests 의 강의와 개인적으로 찾은 자료들을 기반으로 정리하였습니다.
들어가기에 앞서
쿠버네티스 클러스터는 컨테이너화된 애플리케이션을 실행하는 노드라고 하는 워커 머신의 집합으로 모든 클러스터는 최소 한 개의 워커 노드를 가집니다.
워커 노드는 애플리케이션의 구성요소인 파드를 호스트합니다. 컨트롤 플레인은 워커 노드와 클러스터 내의 파드를 관리합니다. 프로덕션 환경에서는 일반적으로 컨트롤 플레인이 여러 컴퓨터에서 실행되어 내결함성과 고가용성을 제공할 수 있습니다.
본 글에서는 쿠버네티스 클러스터를 동작시키기 위해서 필요한 다양한 컴포넌트들에 대해 배와 항구의 모습으로 비유하여 전체적인 구조를 설명하고, 요소 하나하나를 정리해보고자 합니다.

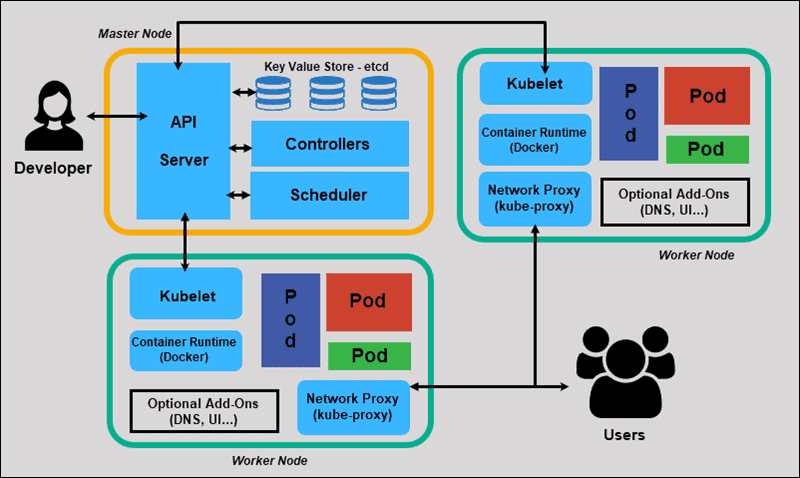

ref : https://phoenixnap.com/kb/understanding-kubernetes-architecture-diagrams
마스터 노드와 워커 노드

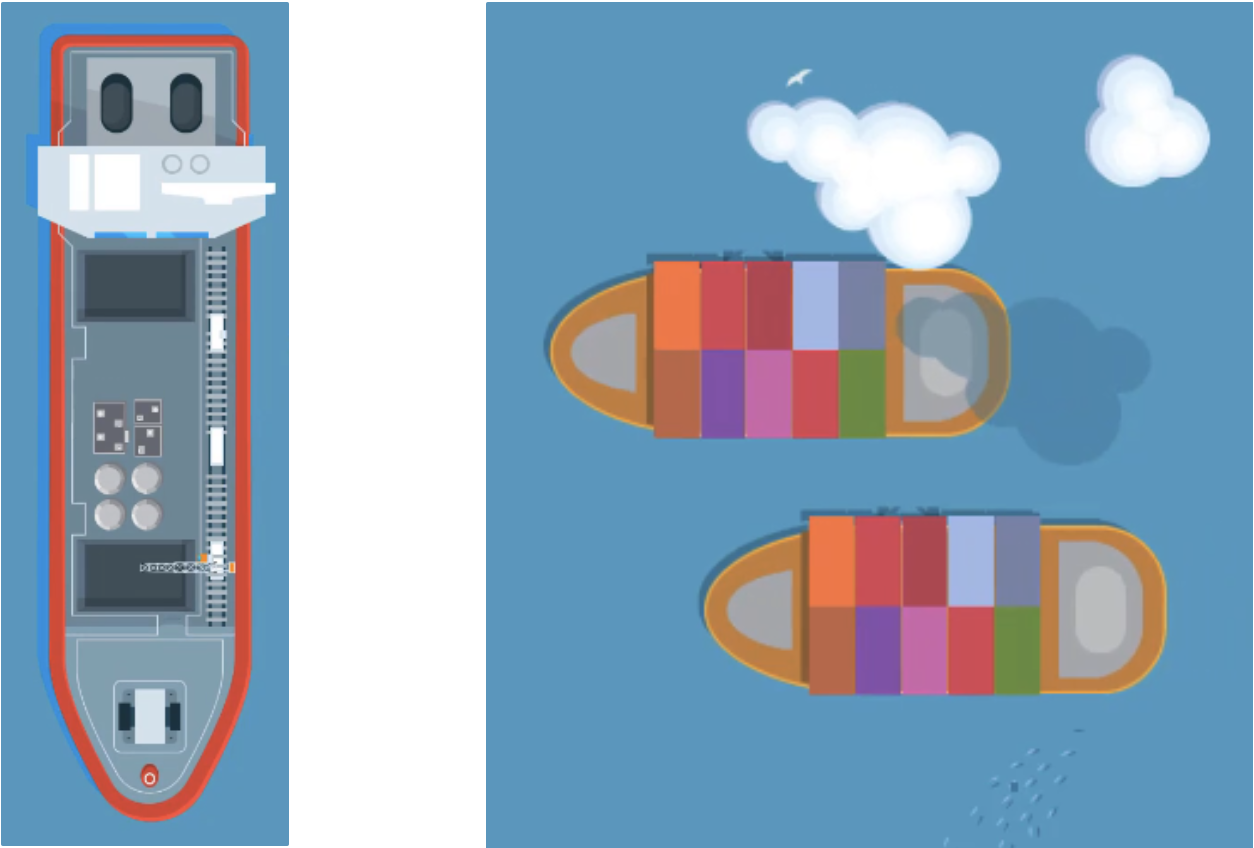

아래에 두 종류의 선박이 존재합니다. 하나는 화물선(Cargo ships)으로 실질적으로 여러 컨테이너들을 싣고 운용하는 선박이고, 다른 하나는 운용선(Control ships)으로 화물선들에 대한 관리와 모니터링에 의무를 가지고 있는 선박입니다.
마스터 노드의 역할을 하는 운용선 (Control ships) 과 워커 노드의 역할을 하는 화물선 (Cargo ships)
- 워커 노드는 여러 어플리케이션을 컨테이너 형태로 호스트하는 노드로 실질적으로 어플리케이션이 동작하는 노드입니다.
- 마스터 노드는 여러 구성 요소와 상호작용하며 워커 노드에 컨테이너를 실행시키고 실행시키기 위한 계획을 하며 노드의 상태를 모니터링하는 노드입니다.
마스터 노드는 이러한 동작을 위에서 언급했던 control plane component 라고 불리우는 컴포넌트의 집합을 이용하여 관리합니다.
컨트롤 플레인 컴포넌트
컨트롤 플레인 컴포넌트는 클러스터에 대한 전반적인 결정(스케줄링 등)을 수행하고, 클러스터 이벤트를 감지하고 반응합니다.

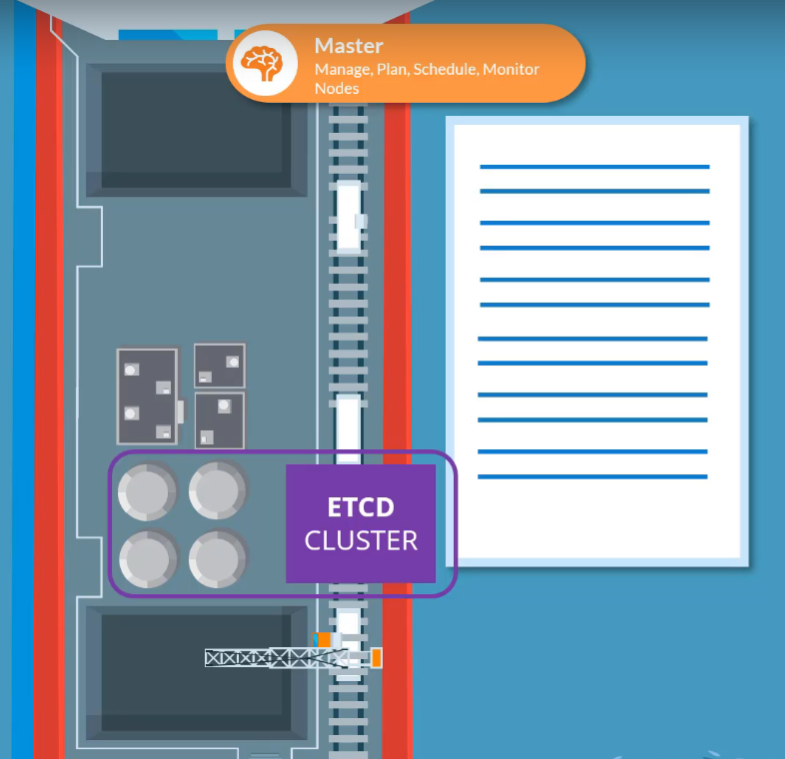

etcd
화물선에는 매일 많은 컨테이너들이 적재, 하역됩니다. 따라서 이러한 컨테이너들의 관리를 위해서는 어떤 배에 어떤 컨테이너가 적재되어있는지, 언제 적재되었는지 등의 정보를 가지고 있어야 합니다.
- etcd는 key-value 형식의 데이터베이스로 클러스터 관리에 필요한 정보들을 보존하고 있습니다.

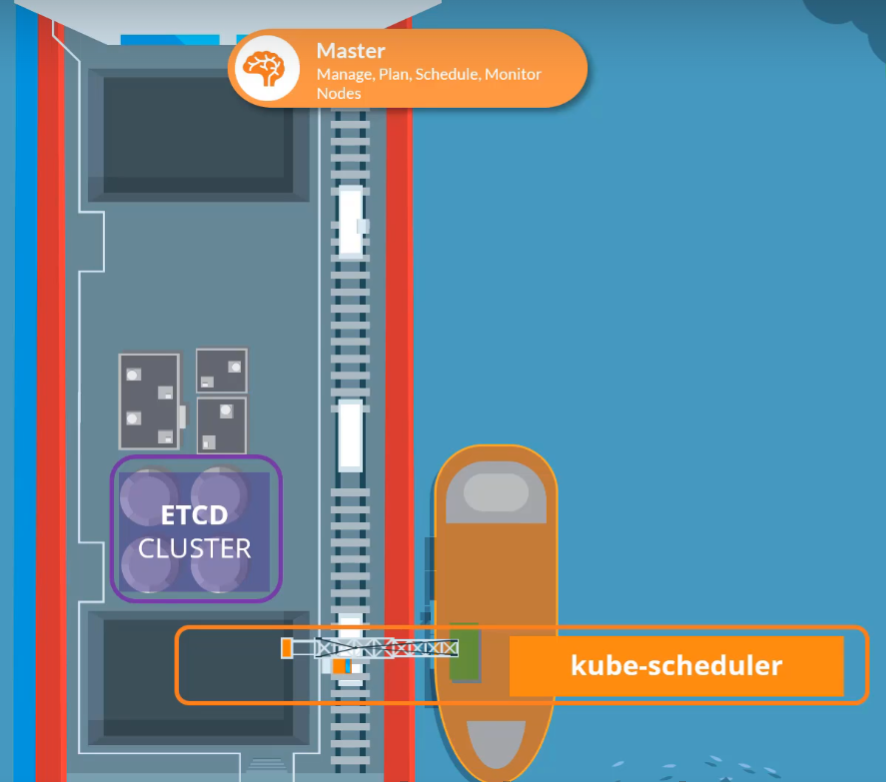

kube-scheduler
화물선이 도착하면 운용선은 크레인을 이용하여 컨테이너들을 해당 선박에 적재할 것입니다. 크레인은 화물선에 적재되어야 할 컨테이너를 식별하고, 또한 적재하기 알맞은 화물선인지 배의 용량과 현재 적재되어있는 컨테이너의 수, 배의 상태 등을 고려하여 판단합니다.
- kube-scheduler는 이처럼 컨테이너의 리소스 요구량, 워커 노드의 공간, taint, tolerations, node affinity 등과 같은 정책과 제약 등을 확인하여 실행하기 적절한 노드인지 판단하는 역할을 합니다.

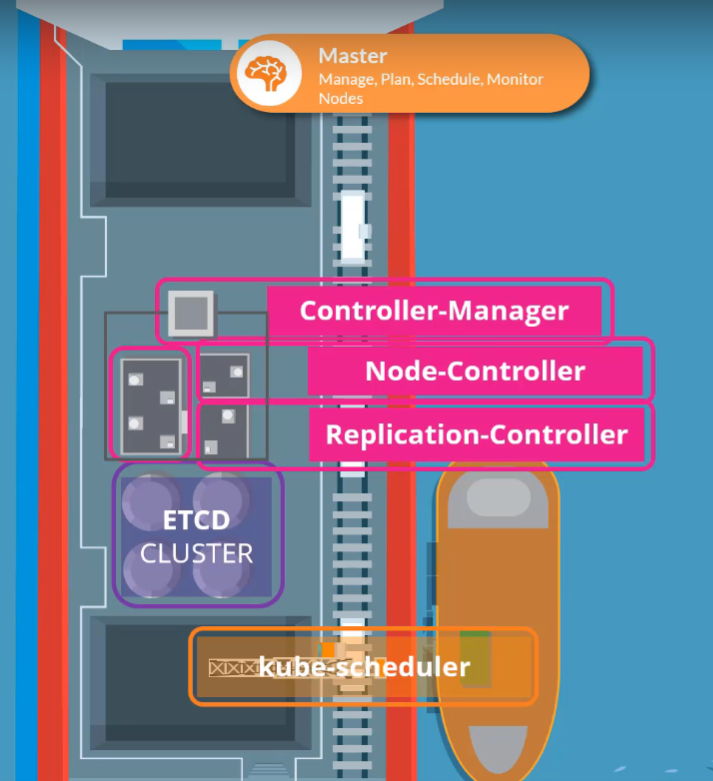

kube-controller-manager
또한 다른 배들과 커뮤니케이션하며 서비스를 정상적인 상태로 동작하게 하는 요소들이 존재합니다.
첫째로 운용선에는 선박들의 상태를 체크하고 트래픽 컨트롤을 담당하는 오퍼레이션팀이 존재하며
둘째로는 화물선에 적재되어있는 컨테이너의 상태를 관리하며 컨테이너가 손상되었거나 문제가 있으면 컨테이너를 새로운 것으로 교체하는 등의 일을 하는 화물팀이 존재합니다.
그 외에도 다른 배들과의 작업을 위해서 여러 역할을하는 팀들이 존재하며 이러한 컨트롤러 프로세스를 실행하는 컴포넌트를 컨트롤러 매니저라고 합니다.
위에 언급했던 오퍼레이션팀(node-controller)과 화물팀(replication-controller)등 서로 다른 영역을 여러 컨트롤러가 존재하며 논리적으로 각 컨트롤러는 분리된 프로세스이지만, 복잡성을 낮추기 위해서 모두 단일 바이너리로 컴파일되고 단일 프로세스 내에서 실행됩니다.
컨트롤러는 다음을 포함합니다.
| Controller Name | Description |
|---|---|
| node controller | 노드가 다운되었을 때 통지와 대응에 관한 책임을 가집니다. |
| replication controller | 사용자가 요청한 replication 대해 알맞은 수의 파드들을 유지시켜 주는 책임을 가집니다. |
| endpoint controller | 엔드포인트 오브젝트를 채웁니다.(서비스와 파드를 연결시킵니다.) |
| service account & token controller | 새로운 네임스페이스에 대한 기본 계정과 API 접근 토큰을 생성합니다. |
컨트롤러란? API 서버를 통해 클러스터의 상태를 감시하고, 현재 상태를 원하는 상태로 이행시키는 컨트롤 루프를 뜻합니다.
kube-apiserver
지금까지 쿠버네티스에 각각의 역할이 있는 컴포넌트들, 즉 여러 배들, 데이터 스토어, 크레인 등이 존재한다는 것을 알아보았습니다.
하지만 이런 요소들이 어떻게 서로 커뮤니케이션 할까요? 또 어떻게 한 관리자가 높은 레벨에서 모든 것들을 관리하게 할 수 있을까요?
kube-apiserver는 쿠버네티스의 주된 관리 컴포넌트로 클러스터의 모든 동작을 오케스트레이팅하는 역할을 하며, 외부에서 관리자가 관리 작업을 할 수 있도록 Kubernetes API를 외부로 노출시킵니다.
노드 컴포넌트
노드 컴포넌트는 동작 중인 파드를 유지시키고 쿠버네티스 런타임 환경을 제공하며, 모든 노드 상에서 동작합니다.

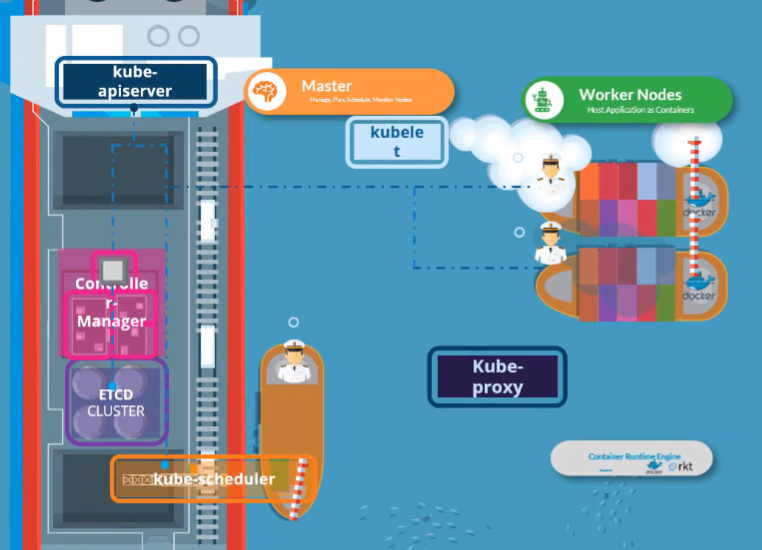

kubelet
모든 배에는 선장이 존재합니다. 선장은 배에서 일어나는 모든 활동에 대해 책임지고 관리하는 역할을 합니다. 또한 운용선에 컨테이너와 관련된 정보(컨테이너의 상태, 적재되었다, 컨테이너에 문제가 있다 등)를 보고할 의무를 가지고 있습니다.
- 쿠버네티스에서는 kubelet이 이러한 역할을 합니다. kubelet은 클러스터내의 각 노드에서 동작하는 에이전트로, kube-apiserver로부터의 명령을 듣고 필요하다면 노드에 컨테이너를 생성하고 제거합니다.
- kube-apiserver는 주기적으로 kubelet으로부터 노드와 컨테이너의 상태를 보고 받아 모니터링 합니다.
kube-proxy
그런데 이러한 구조에서 한 노드에 존재하는 컨테이너가 다른 노드에 있는 컨테이너와 통신하려면 어떻게 해야 될까요?
노드 간의 커뮤니케이션은 노드에서 동작하는 또 다른 컴포넌트인 kube-proxy에 의해서 가능하게 됩니다.
kube-proxy는 노드에 존재하는 컨테이너가 다른 노드에 있는 컨테이너로 통신할 수 있도록 노드에 필요한 네트워크 규칙들을 보장해주는 역할을 합니다.
- 좀 더 깊게 들어가 CNI와 kube-proxy의 관계에 대해서 보고자 한다면 아래의 링크나 저의 다른 글인 [Kubernetes Deep Dive] 쿠버네티스 네트워크를 참고하면 좋을 것 같습니다.
https://stackoverflow.com/questions/53534553/kubernetes-cni-vs-kube-proxy
Container Runtime Engine
위의 다양한 컴포넌트들이 동작하기에 앞서 모든 노드에게는 컨테이너의 규격을 정해주고 동작시키기 위한, 즉 컨테이너를 동일하게 실행시킬 수 있는 엔진이 필요합니다.
- 대표적인 예시는 도커이며 그 외에도 로켓이나 크라이오 등 다양한 CRI(Container Runtime Interface) 규격을 만족시키는 컨테이너 런타임 엔진이 존재합니다.
정리
쿠버네티스는 위에서 설명한 여러 컴포넌트에 의해서 클러스터를 구성 및 유지하며 우리가 배포한 애플리케이션들의 동작을 보장해줍니다.
물론 위의 컴포넌트 이외에 애드온이나 cloud-controller-manager등의 컴포넌트도 존재하지만 이러한 내용에 대해서는 추후에 추가하도록 하겠습니다.
본 글에서 작성한 내용에 대해서 잘못된 내용이나 질문이 있을 경우, 댓글을 남겨주시면 확인하도록 하겠습니다. 긴 글 읽어주셔서 감사합니다 :)
더 자세하게 내용을 보고싶으시다면 아래의 참고 섹션에 있는 Kubernetes Components를 참고해 주십시오.
